Теория по оптическим подключениям от @CCCiP
(то что будет полезно для понимания этой темы на бытовом уровне)
Для передачи информации в одну сторону по оптике используют пластиковое или стеклянное волокно между приемником и передатчиком. С одной стороны светодиод или лазер, с другой фотоприемник. Света нет - логический ноль, свет есть - логическая единица. Конечно все с очень высокой частотой.
Если необходимо передавать световые сигналы в обе стороны - используют пару кабелей (дуплекс) и приемопередатчиков или же все передают по одному кабелю (симплекс), но на разных длинах волн (ибо свет не только частица, но еще и волна). Важно отметить что длины волн и стандарты приемопередатчиков с обоих сторон должны быть совместимыми.
Кабели для передачи

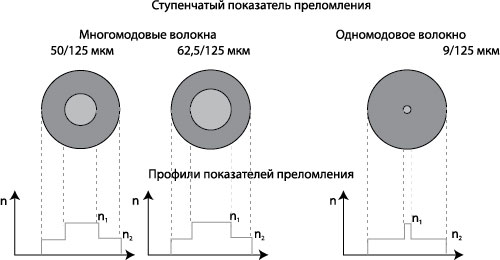

Бывают всего двух типов. Тонкое одномодовое волокно и два вида многомоды (62,5/125мкм старое, 50/125мкм современное).
Кабель многомода или мультимода имеет маркировку MM OM1, OM2 (старые, почти не производятся), OM3, OM4, OM5. В большинстве случаев такой кабель имеет оболочку определенных цветов (но не обязательно, часто не соблюдается):
Многомода или мультимода используется для относительно коротких дистанций при длине волны 850-950нм, до 300-500м. Скорость передачи будет зависеть от типа приемопередатчика и качества кабеля.
Кабель одномода имеет маркировку SM OS1 (старая, почти не производится), OS2. Имеет оболочку лимонно-желтого цвета. Одномода используется для дальних дистанций при длине волны 1300-1550нм, до 200км. Скорость передачи так же будет зависеть от типа приемопередатчика и качества кабеля.
Разъемы
Их у оптических кабелей, помимо хорошо знакомых в аудио TOSLINK, дофига и больше:
Но к нашему счастью самых ходовых всего 4:

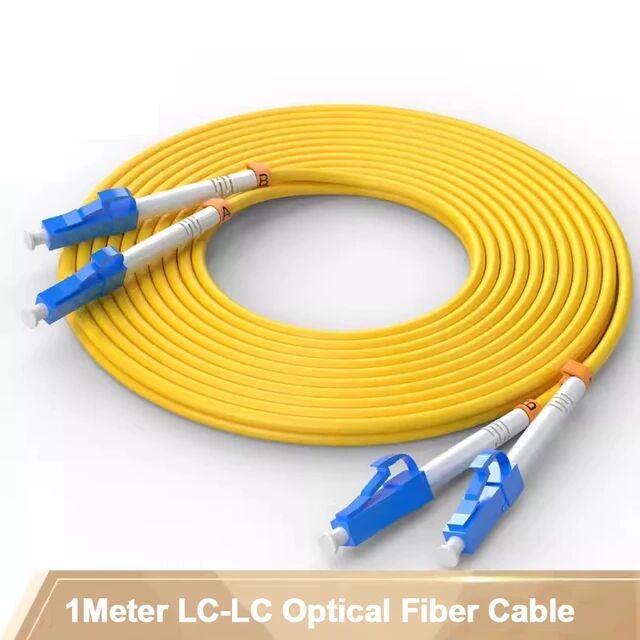

Cреди которых наибольшая популярность у двух - SC (потолще) и LC (потоньше):
Есть еще один нюанс - полировка среза центрального проводника (ферулы) - обозначается UPC (чаще всего) и APC (применяется реже):
Бывают и кабели с разными типами разъемов на концах:

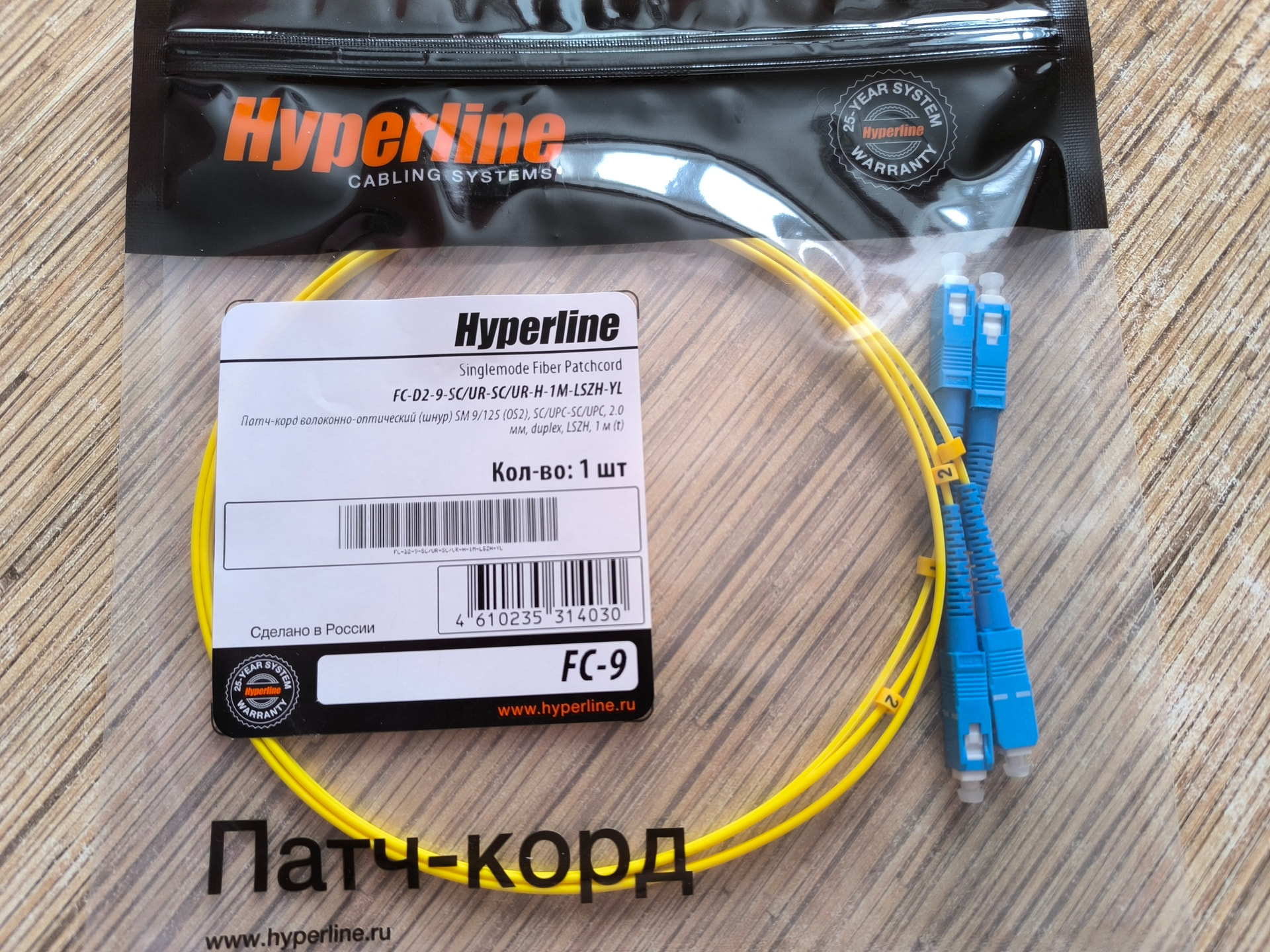

Полная маркировка кабеля как раз пишется цепочкой - тип кабеля, разъемы, тип волокна, длина, марка оболочки.
Приемопередатчики

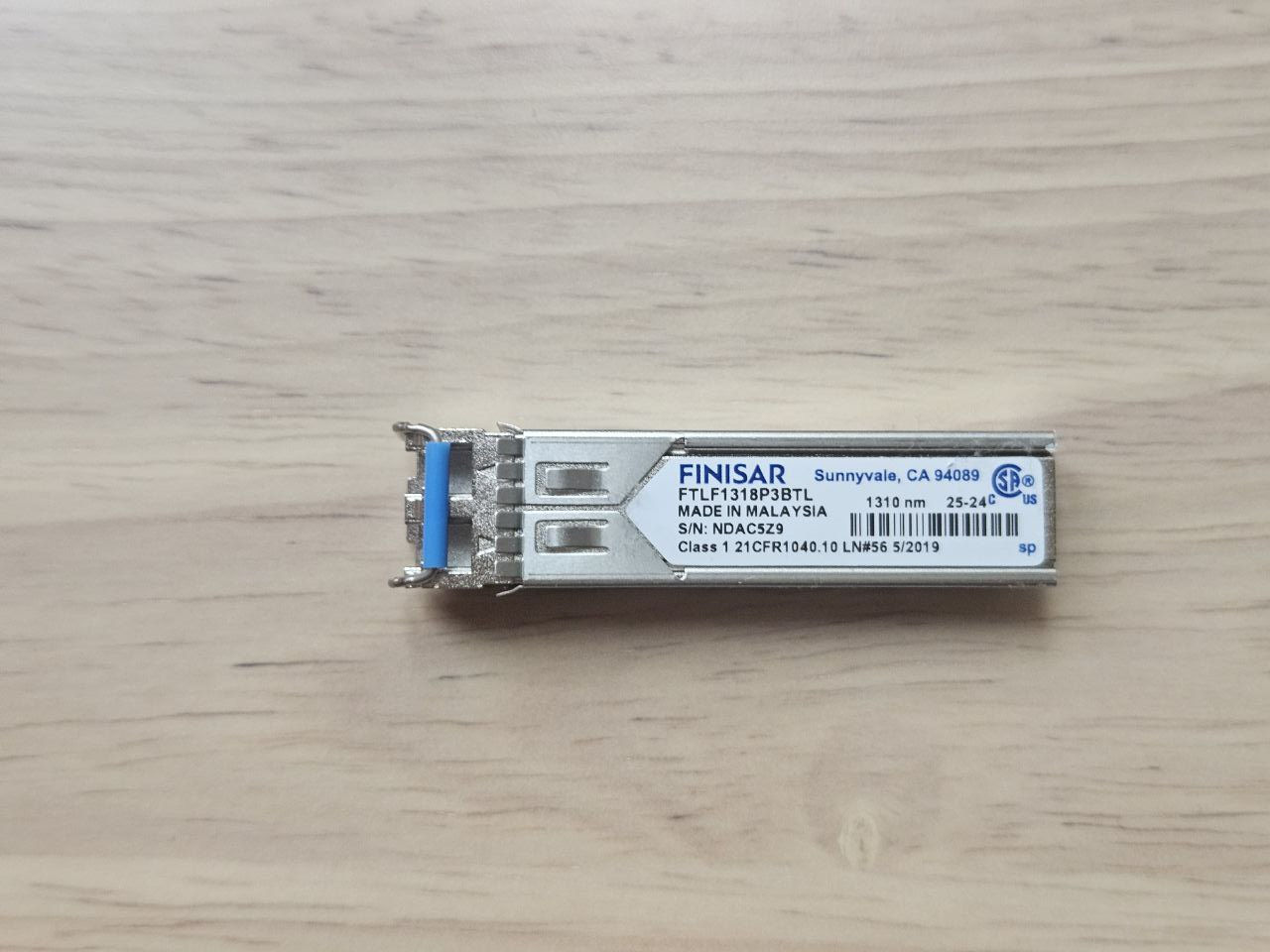

Бывают интегрированные и модульные SFP/QSFP. Модульные позволяют менять тип и скорость среды передачи, не меняя само устройство. Бывают под одномоду LR/LH/LX или многомоду SR/SX. Есть и медные приемопередатчики T/TX.
В зависимости от скоростей работы бывают нескольких подвидов:
SFP28 (25Гбит) совместимы “вниз” с SFP+ (10Гбит), а те в свою очередь совместимы “вниз” с SFP (1Гбит). Наоборот совместимости нет.
Помимо этого бывают DAC (медные) и AOC (оптические) кабели - это готовые SFP-кабель-SFP нужной длины:
Старые SFP не имели на борту программного модуля DOM (система мониторинга оптики), новые все уже с ней. Каждый приемопередатчик может иметь либо универсальную прошивку, либо под конкретного производителя и стандарт. В случае программной несовместимости прошивки модуля и устройства, механически и электрически совместимый приемопередатчик будет отвергнут устройством в которое он вставлен.
Скорость SFP порта на устройстве может поддерживаться разная, но не выше указанной.
Например SFP на 10Гбит не заработает в порту устройства на 1Гбит.
Скорость приемопередатчика часто фиксированная (без авто согласования) и приемопередатчик 10Гбит не подключится к приемопередатчику на 1Гбит.
Если у вас используется симплексная передача и “одноглазые” SFP, важно помнить что одна сторона должна быть на 1310нм, а другая на 1550
Если используется дуплексная передача, не забывайте что часто пары в готовом кабеле будут перепутаны, но на самом кабеле с одной стороны их можно просто поменять местами.
Небольшие хитрости.
Многомодовые приемопередатчики можно соединить одномодовым кабелем, но только на скорости не выше 1Гбит. А вот наоборот нельзя.
Многомодовые диоды с длиной волны 850нм видно невооруженным глазом (можно увидеть в самом SFP какой именно кабель передает, а какой получает), а вот одномодовые лазеры 1310-1550нм уже нет.
Провайдеры используют специальные тестеры и фонарики для просветки, диагностики и поиска волокон в пучке:
Гнуть оптические кабели можно но не под прямым углом - они этого не переносят. Радиус изгиба от 25мм и более (если точнее 10 внешних диаметров кабеля без натяжения и 15-20 с небольшим натяжением). Так же оптика не переносит сильное растяжение.
Ферулы на разъемах не любят пыли и грязи. Для их чистки пользуем либо микрофибру с изопропиловым спиртом, либо специальные “дрочилки”:
Оптические кабели хоть и варят специальным станком, самому лучше не ремонтировать, отлетевший разъем на место не поставить - только замена. Неработающий или работающий с ошибками SFP лучше так же заменить. Иногда их можно перепрошить с помощью спец. программатора, но найти нужную прошивку не всегда возможно.
Самая большая боль в модульной системе - прошивки и совместимость самого устройства и SFP приемопередатчиков.
По оптике могут работать не только сети, но и любая цифровая передача. Пока нельзя только энергию передавать. Точнее можно, но не в серьезных масштабах.
А еще сами SFP прилично греются, чем быстрее - тем больше.
